Le bâtiment destiné aux spectacles du parc du Puy du Fou situé dans la ville espagnole de Tolède recrée un authentique château médiéval. La façade et le toit exigeaient une isolation et une absorption acoustique maximales. La solution proposée a permis d'habiller l'enveloppe de 26 000 m2 d'un revêtement construit à l'aide du système acoustique d'Isopan pour la toiture, et du système de façade ventilée ARKWALL d'ISOPAN.

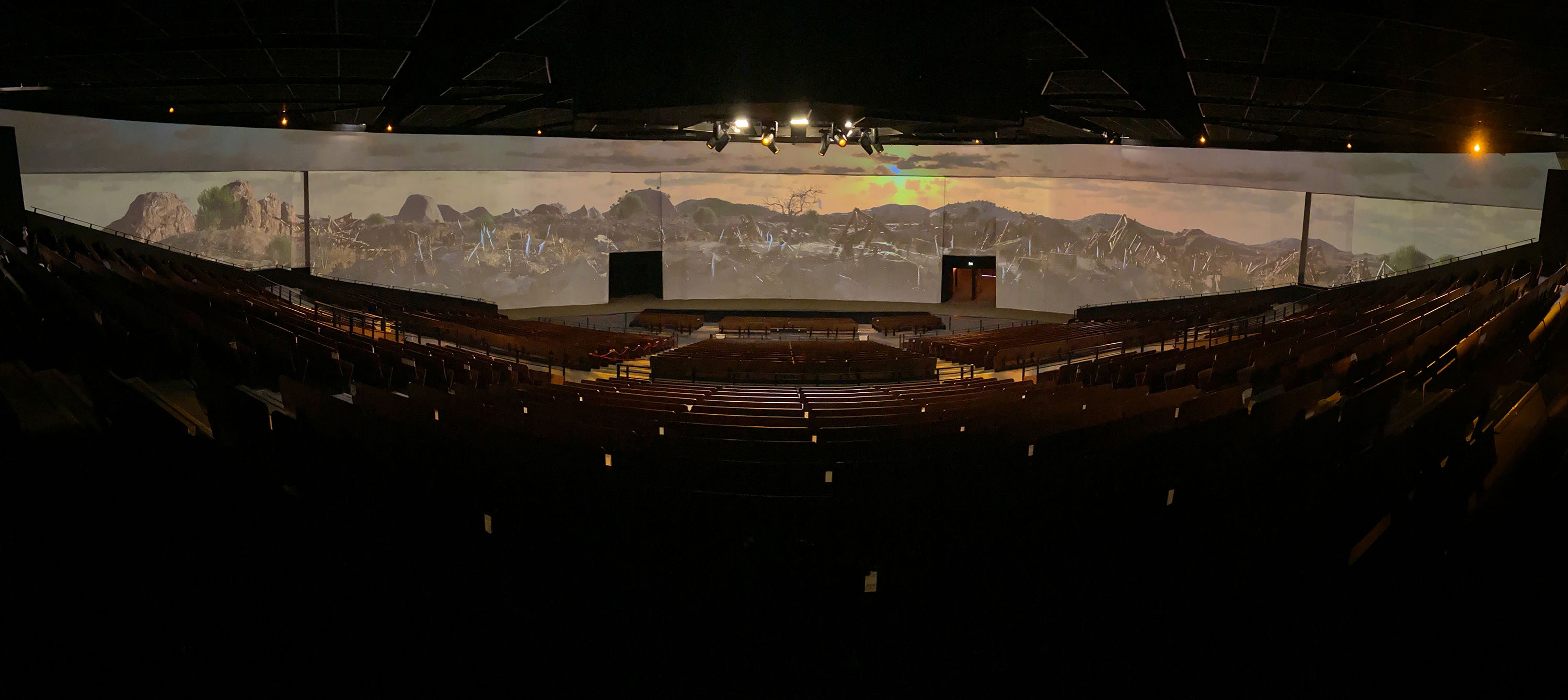

Au Puy du Fou, le château de Vivar est un bâtiment spectaculaire, d'ailleurs, il est visible de loin. Il est destiné à accueillir “El Último Cantar”, un spectacle qui raconte les exploits de Rodrigo Díaz de Vivar, surnommé le Cid Campeador. L'intérieur se compose de 7 scènes et d'une cour de plus de 2 000 places assises posées sur une structure rotative de près de 50 mètres de diamètre. Celle-ci permet d'orienter le public à chaque instant de la représentation.

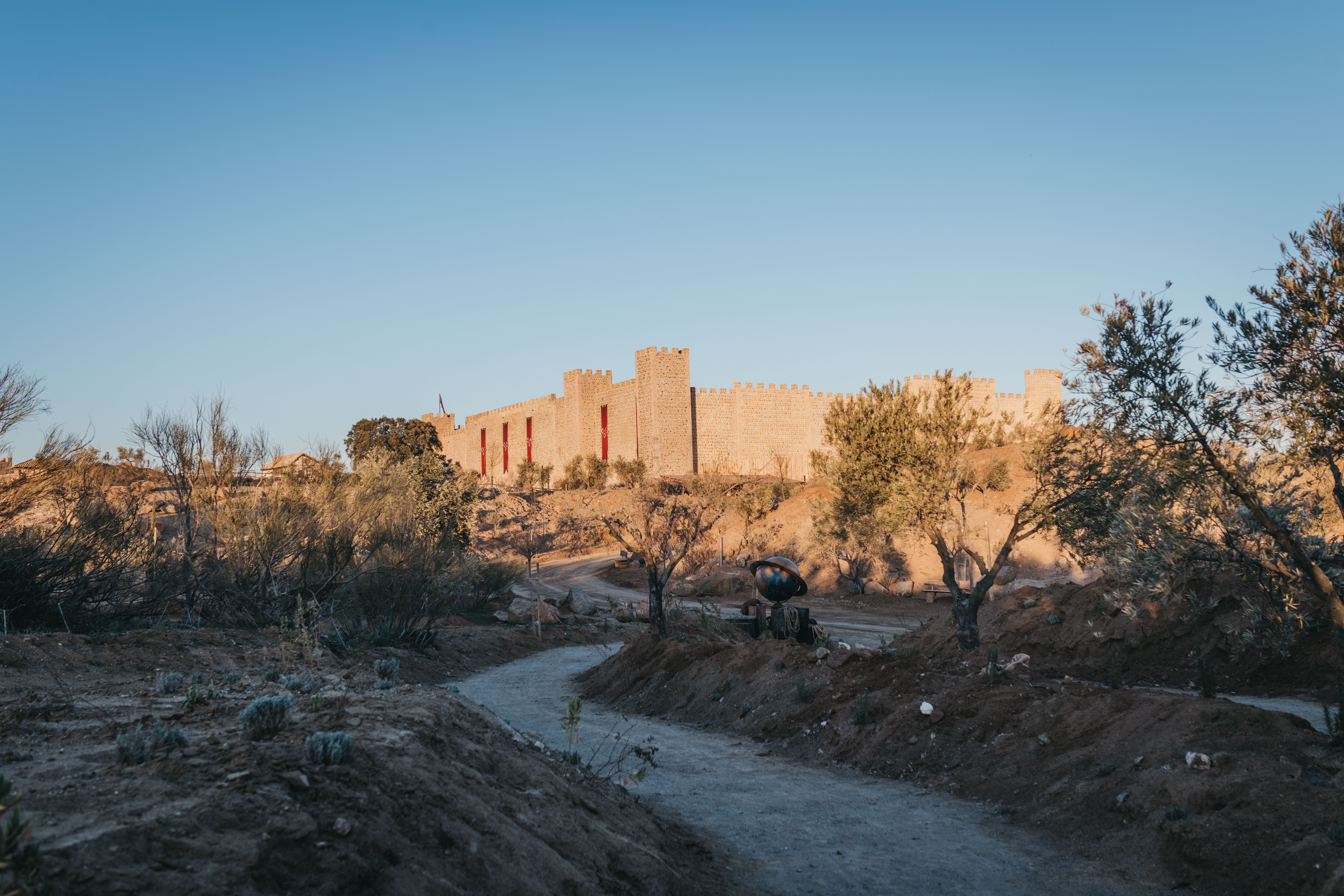

Les façades atteignent une hauteur de plus de 20 mètres. Elles ont été bâties à l'image des grandes fortifications médiévales espagnoles des XIe et XIIe siècles, et sont dotées de grands murs en maçonnerie de pierre, de balises sur le toit et flanquées de tours défensives de part et d'autre. Les systèmes de panneaux sandwichs Isoacustic d'ISOPAN ont été soigneusement mis en place pour la construction de cet impressionnant bâtiment.

L'enveloppe est constituée d'un revêtement de façade acoustique léger, composé d'un double panneau sandwich ISOFIRE WALL FONO avec un noyau isolant en laine de roche et une chambre à air de 120 mm entre les deux. Il s'agit du système acoustique d'ISOPAN, qui permet d'obtenir, d'une part, une atténuation acoustique supérieure à celle des traditionnels panneaux simples, et d'autre part, une absorption acoustique intérieure de classe A. Au total, il y a 13 000 m2 de panneaux sandwich capables de supporter le revêtement extérieur grâce au système ARKWALL d'Isopan.

En ce qui concerne la toiture du bâtiment, une solution de type deck a été réalisée à l'aide du système Isoacustic-53. Le revêtement de 13 000 m2 est constitué d'un panneau sandwich extérieur en laine de roche ISODECK PVSTELL FONO, d'une chambre intérieure de 120 mm et du panneau sandwich intérieur Isofire Wall Fono - LR. L'absorption acoustique réalisée par ce panneau est Alpha Sabine =1.

L'utilisation de cette solution technique d'ISOPAN permet d'absorber le son. Ainsi, il est possible d'éviter l'écho, la réverbération et le rebondissement du son à l'intérieur. D'autre part, le noyau isolant en laine de roche offre à l'équipement une isolation supérieure de la toiture contre les intempéries et isole thermiquement l'intérieur du bâtiment.

Fiche technique

Bâtiment des spectacles du Château de Vivar au Parc du Puy du Fou en Espagne

Lieu : Tolède

Promoteur : Puy de Fou.

Architectes : Corroto Arquitectura S.L.P.

Entreprise de construction : Construcciones Lozoya.

Solution Isopan : système acostique de toiture et de façade. Le système ARKWALL a été utilisé pour raccorder le revêtement de la façade extérieure.

Photos : Puy du Fou Espagne.
